이번 글에서는 훅업 현장에서 빠질 수 없는 기본 구조물,

즉 “서포트(Support)” 자재의 종류와 역할을 정리해보겠습니다.

이건 단순히 자재명이 아니라, 배관을 지탱하고 정확한 위치를 잡는 뼈대 역할을 하는 중요한 요소입니다.

반도체 훅업 공사에서 ‘서포트(Support)’란

배관, 전선관, 덕트 등 각종 설비를 지지하고 고정하는 구조물을 말합니다.

배관은 공중에 매달리거나 벽체, 천정 사이를 통과하기 때문에

안전한 지지 구조와 정확한 수평·수직 정렬이 필수입니다.

서포트는 이런 구조를 만들어주는 일종의 골격이며,

공장의 내구성과 유지보수 편의성에 직접적인 영향을 줍니다.

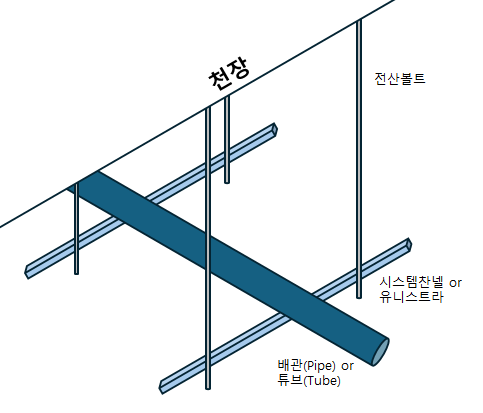

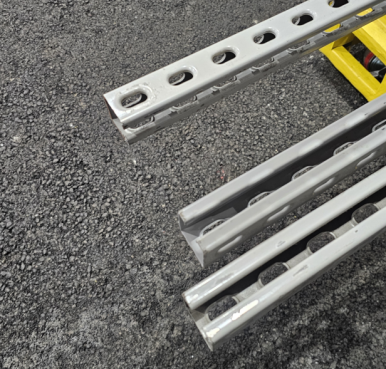

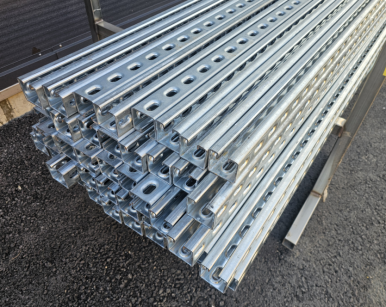

(1) 시스템 찬넬 (System Channel)

• 40×40 규격이 기본으로 사용됩니다.

• 구조적 강도가 높아 U밴드와 함께 메인 서포트 프레임으로 주로 사용됩니다.

• 하중이 큰 배관, 덕트, 트레이 등을 지지할 때 필수 자재입니다.

• 아연이 포함된 합금강판으로 제작이 되어 클린룸에서는 표면을 분채 도장 마감으로 부식 방지 처리됩니다.

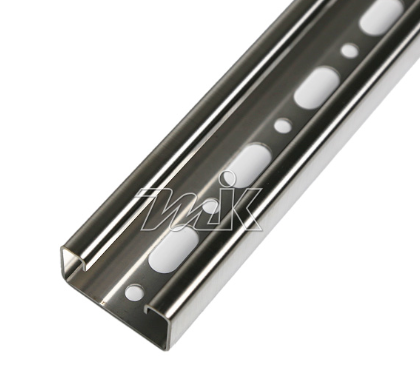

(2) 유니스트라 (Unistrut)

• 40×20 / 40×40 두 가지 규격이 일반적입니다.

• 시스템찬넬보다 가볍고 설치가 용이하여 보조 서포트나 세부 지지대로 사용됩니다.

• 스테인레스로 제작이 되어, 별도로 도장을 하지 않으며, 스테인레스 튜브 배관 시 이종재질 방지를 위해 사용합니다

• 튜브 클립으로 결합해 위치 조정이 자유로운 구조입니다.

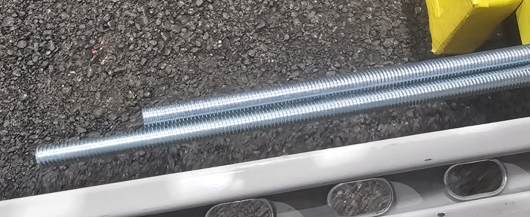

(3) 전산볼트 (Thread Rod)

• 찬넬이나 유니스트라를 천장 구조물에 매다는 역할을 합니다.

• 3/8", 1/2" 등 다양한 규격이 있으며, 길이를 자유롭게 절단해 사용할 수 있습니다.

• 체결부는 너트와 와셔로 고정하고, 하중에 맞게 간격 및 길이 기준을 관리합니다.

(4) 알루미늄바 (Aluminum Bar)[알바]

• 1/4", 3/8", 1/2" 규격, 20mm 또는 25mm 간격으로 사용됩니다.

• 주로 튜브 배관을 일정한 간격으로 고정하거나, 장비 주변 훅업 라인의 서포트 프레임 보조용으로 사용됩니다.

• 가볍고 가공성이 좋아 소형 서포트나 임시 지지 구조물에 적합합니다.

(1) 찬넬 브라켓 (L, S, T)

• 찬넬 간의 연결과 방향 전환에 사용됩니다.

• L형: 직각 연결 / S형: 직선 연장 / T형: 삼방향 연결

• 설치 시 수평·수직 기준이 맞아야 하며, 구조 안전성 확보를 위해 볼트 체결 토크 관리가 중요합니다.

• 이종재질 방지를 위해 시스템찬넬과 같은 표면에 분채도장을 실시합니다.

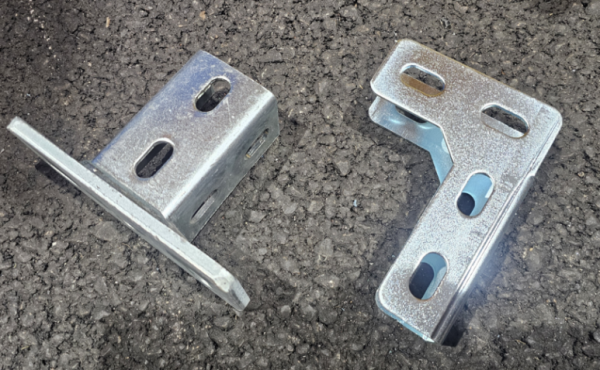

T형 브라켓과 L형 브라켓(분채도장된 시스템 찬넬사용시 동일한 분채도장 필수)

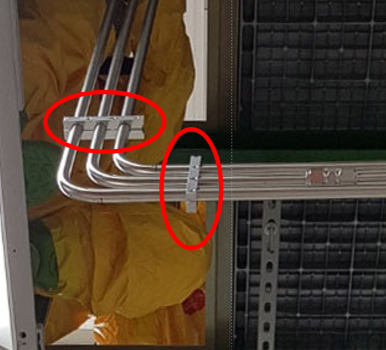

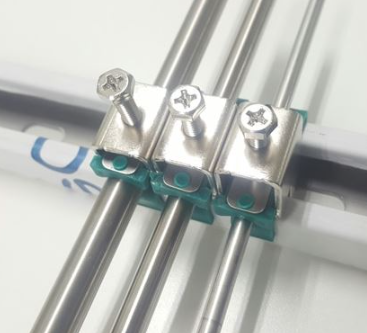

(2) 튜브클립 (Tube Clip)

• 튜브 배관을 유니스트라에 직접 고정할 때 사용하는 부속품입니다.

• 유니스트라에 수직으로 지나가는 튜브를 고정시키기 위한 서포트입니다.

출처 : 태산산업

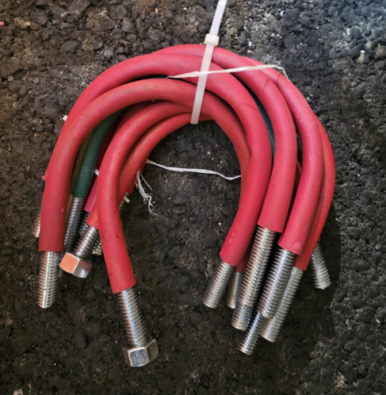

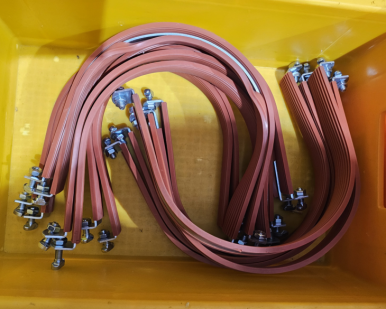

(3) 유밴드 (U-Band) / 유볼트 (U-Bolt)

• 원형 배관을 고정하는 기본 밴드 자재로, 배관 지지와 함께 배관 방향 유지 및 흔들림 방지 역할을 합니다.

• 일반 강철, 스테인리스 재질로 구분되며, 배관 재질에 따라 절연패드 또는 절연패드가 붙어 있는 유밴드를 사용하기도 합니다.

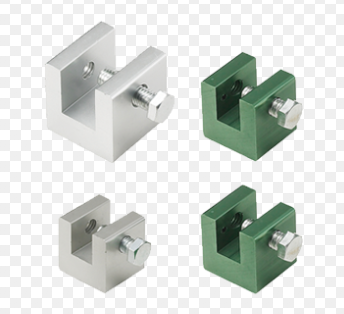

(4) 빔클램프

• 빔클램프는 H빔이나 I빔 등의 구조물에 전산볼트나 찬넬 등을 고정하기 위한 연결 자재입니다.

• 쉽게 말해, 상부 철골 구조물에 서포트를 ‘매다는 역할’

• 용접 없이 설치할 수 있어 작업시간을 줄이고, 공사 후 구조물 손상 없이 해체할 수 있다는 장점이 있습니다.

서포트만큼 중요한 것이 바로 식별 관리용 표식입니다.

반도체 현장은 배관, 케이블, 트레이가 복잡하게 얽혀 있기 때문에

라인 구분과 방향 표시는 필수입니다.

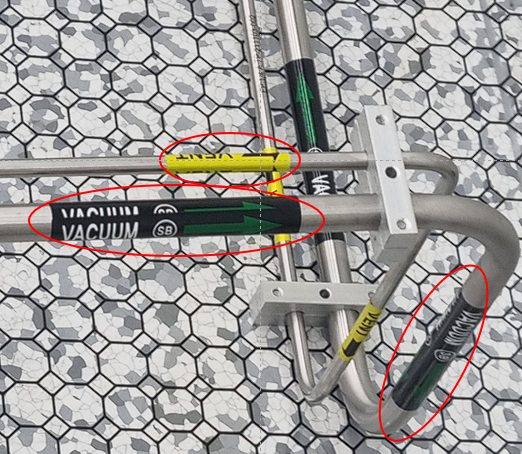

(1) 라인태그(Line Tag)

* 배관 종류, 번호, 유체 종류 등을 표시하는 플라스틱 클립입니다.

* Hook-up 공정에서는 각 배관의 식별과 유채방향을 표시하는 스티커를 부탁합니다.

(2) 삼방향 스티커(3-Way Sticker)

• 튜브 배관에 직접 부착하며, 배관 흐름과 연결 라인을 명확히 구분할 수 있도록 제작된 표식

• 작업자 간 혼선 방지에 큰 도움이 됩니다.

• 부착 기준은 각 현장별 시방서에 맞게 부착해야합니다.
